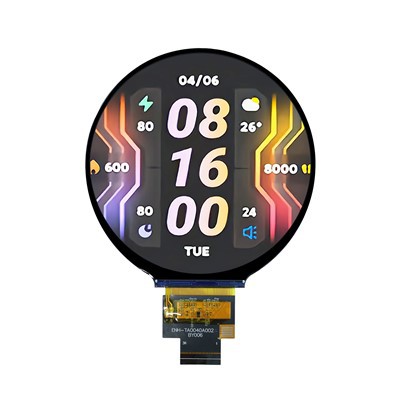

Στρογγυλή μονάδα TFT LCD 4,0 ιντσών

ENH-TV0400A002Περιγραφή



Τι υπάρχει στην πραγματικότητα μέσα σε αυτή τη στρογγυλή οθόνη LCD 4,0;

Επιτρέψτε μου να ανοίξω με τις ακατέργαστες προδιαγραφές (το είδος των αριθμών που ελέγχουν πρώτα οι μηχανικοί μας):

Μέγεθος οθόνης– 4,0 ίντσες, αληθινός κύκλος (ενεργή περιοχή Φ101,52 mm, χωρίς περικοπή)

Ψήφισμα– 720×720, ~280 PPI (αρκετά ευκρινή για μικρό κείμενο και εικονίδια)

Περίγραμμα ενότητας– 105,60 mm (Υ) × 109,87 mm (Π) × 2,23 mm (Τ)

Διασύνδεση– MIPI DSI 4 λωρίδων (FPC 40 ακίδων)

Γωνία θέασης– IPS, πλήρης 178 μοίρες όλες τις κατευθύνσεις

IC προγράμματος οδήγησης– JD9365DA (ώριμο, χρησιμοποιείται σε χιλιάδες έργα από 4″ έως 10,1″)

Τυπική φωτεινότητα– 350 cd/m², αλλά μπορούμε να το ωθήσουμε έως και 1200-1500 cd/m² για εξωτερική χρήση

Πώς αποδίδει στην πραγματική ζωή;
Το IC του προγράμματος οδήγησης JD9365DA δεν είναι το νεότερο ή το πιο φανταχτερό, αλλά γι' αυτό ακριβώς μας αρέσει – είναι στιβαρό. Έχουμε αποστείλει αυτό το πρόγραμμα οδήγησης σε κυκλικά και ορθογώνια πάνελ σε πελάτες που κατασκευάζουν ταμπλό EV, έξυπνες μηχανές καφέ, ακόμη και ναυτιλιακό εξοπλισμό. Δεν υπάρχουν περίεργα προβλήματα συμβατότητας με πλατφόρμες Qualcomm, Rockchip ή STM32.

Και η διεπαφή MIPI DSI 4 λωρίδων; Είναι αρκετά γρήγορο για ομαλά κινούμενα σχέδια (σκεφτείτε ακτινωτά μενού ή κυκλικές γραμμές προόδου). Ένας από τους πελάτες μας – μια ευρωπαϊκή επωνυμία ηλεκτρονικών ποδηλάτων – μας είπε: «Δεν θέλαμε να επανασχεδιάσουμε ολόκληρη την κύρια πλακέτα μας μόνο για την οθόνη». Με το MIPI, δεν χρειάστηκε.



Βασικά χαρακτηριστικά που έχουν πραγματικά σημασία για τους σχεδιαστές προϊόντων

Δεν θα απαριθμήσω κουκκίδες για λόγους καταχώρισης. Αντίθετα, να τι ρωτούν περισσότερο οι μηχανικοί όταν βλέπουν το δικό μαςΣτρογγυλή μονάδα TFT LCD 4,0 ιντσών:

Αληθινό κυκλικό, όχι καλυμμένο ορθογώνιο

Ναι, μπορείτε να αγοράσετε ένα τετράγωνο πάνελ 720×720 και να καλύψετε τις γωνίες με μαύρο χρώμα. Αλλά αυτό σας δίνει ανομοιόμορφη φωτεινότητα άκρων και σπαταλά pixel. Το δικό μας έχει σχεδιαστεί ως κύκλος από το επίπεδο του γυαλιού – ομοιόμορφος οπίσθιος φωτισμός, χωρίς σκοτεινά σημεία στις 3 η ώρα ή στις 9 η ώρα.

IPS – γιατί κάποιος θα κοιτάζει πάντα από το πλάι

Σε ένα ταμπλό αυτοκινήτου, ο οδηγός το βλέπει ευθεία, αλλά ο επιβάτης κοιτάζει από μια γωνία. Σε έναν έξυπνο θερμοστάτη που είναι τοποθετημένος στον τοίχο, μπορείτε να τον διαβάσετε ενώ περπατάτε στο πλάι. Το IPS σημαίνει ότι τα χρώματα δεν ξεπλένονται. Το έχουμε δοκιμάσει έως και 178 μοίρες και αντέχει.

Εύρος θερμοκρασίας: -20 βαθμοί ~ +70 βαθμοί (λειτουργία)

Τυπική βιομηχανική ποιότητα. Για συνεργεία αυτοκινήτων ή περίπτερα εξωτερικού χώρου, μπορούμε να προσφέρουμε μια εκτεταμένη γκάμα. Πέρυσι φτιάξαμε μια παρτίδα για μια ρωσική εταιρεία γεωργικού εξοπλισμού - τα μηχανήματα της λειτουργούν σε χειμώνες -30 βαθμούς. Προσαρμόσαμε ανάλογα τον οπίσθιο φωτισμό και τα υλικά LCD.

Προαιρετική υψηλή φωτεινότητα (έως 1500 cd/m²)

Τα τυπικά 350 nits είναι εντάξει για εσωτερικούς χώρους. Αλλά αν κατασκευάζετε ένα ταμπλό μοτοσικλέτας ή ένα φορητό θαλάσσιο GPS, θα θέλετε 1000+ nits. Έχουμε κάνει 1500 nits στο παρελθόν – ναι, αντλεί περισσότερη ισχύ, αλλά είναι ευανάγνωστο κάτω από το άμεσο ηλιακό φως. Συνήθως συνιστούμε την οπτική συγκόλληση με υψηλή φωτεινότητα για την καλύτερη εμπειρία εξωτερικού χώρου.



Πού χρησιμοποιούν πραγματικά οι άνθρωποι αυτήν τη στρογγυλή οθόνη;

Όχι μόνο "δυνητικές εφαρμογές" – εδώ είναι πραγματικά έργα για τα οποία έχουμε αποστείλει τους τελευταίους 6 μήνες:

Ταμπλό EV και e-bike– Μια γαλλική startup πήρε 2000 μονάδες με φωτεινότητα 1200 cd/m² και προσαρμοσμένο αντιανακλαστικό γυαλί καλύμματος. Το χρησιμοποιούν για να δείχνουν την ταχύτητα, το ποσοστό μπαταρίας και τα βέλη πλοήγησης.

Έξυπνοι θερμοστάτες– Μια αμερικανική μάρκα HVAC αντικατέστησε την παλιά της στρογγυλή οθόνη 2,8 ιντσών με τη δική μας 4,0 ιντσών, επειδή ήθελαν μια μεγαλύτερη περιοχή αφής για τον έλεγχο του κλίματος. Χρησιμοποιούν οπτική συγκόλληση για εμφάνιση "χωρίς κόλλα".

Βιομηχανικά χειριστήρια με πόμολα– Ένας Γερμανός κατασκευαστής εργαλειομηχανών ενσωματώνει την οθόνη μας σε έναν περιστροφικό πίνακα κωδικοποιητή. Η ανάλυση 720×720 τους επιτρέπει να εμφανίζουν προεπισκοπήσεις κώδικα G σε πραγματικό χρόνο.

Οθόνες ασθενών– Μια κινεζική εταιρεία ιατρικών συσκευών χρησιμοποιεί την έκδοση IPS για οθόνες δίπλα στο κρεβάτι. οι νοσοκόμες το διαβάζουν από την πόρτα και η ευρεία γωνία θέασης είναι απαραίτητη.

Φυσικά, μπορείτε επίσης να το χρησιμοποιήσετε για έξυπνα ρολόγια, μηχανές καφέ, ακόμη και φανταχτερά mods vape (ναι, το έχουμε δει και αυτό). ΟΣτρογγυλή μονάδα TFT LCD 4,0 ιντσώνείναι εκπληκτικά ευέλικτο.



Μηχανικές και ηλεκτρικές λεπτομέρειες – Τι χρειάζεστε πριν παραγγείλετε δείγματα

Επιτρέψτε μου να σας δώσω τους ακριβείς αριθμούς που χρησιμοποιεί το εργοστάσιό μας κατά την κοπή του FPC και τη συναρμολόγηση του οπίσθιου φωτισμού.

Διαστάσεις περιγράμματος
105,60 mm (πλάτος) × 109,87 mm (ύψος) × 2,23 mm (πάχος) – αρκετά λεπτό για φορητές συσκευές. Ο ενεργός κύκλος είναι Φ101,52 mm, αφήνοντας περίπου 4 mm περιοχή στεφάνης σε κάθε πλευρά.

Pinout MIPI DSI 40 ακίδων (απλοποιημένη)

Ζεύγη δεδομένων MIPI 4 λωρίδων (TDP0/TDN0 – TDP3/TDN3)

VCI=2.8V (αναλογικό), IOVCC=1.8V (λογική)

Καρφίτσες RESET και TE (φαινόμενο σχίσιμο).

Άνοδος/κάθοδος οπίσθιου φωτισμού LED (σταθερό ρεύμα)

Για την πλήρη περιγραφή της καρφίτσας και τα διαγράμματα χρονισμού, ζητήστε το επίσημο φύλλο δεδομένων - μπορώ να το στείλω ως PDF.

Ενσωμάτωση πάνελ αφής
Μπορούμε να προσθέσουμε μια χωρητική οθόνη αφής (CTP) είτε με συγκόλληση αέρα (φθηνότερη) είτε με οπτική πλήρη πλαστικοποίηση (καλύτερη αναγνωσιμότητα και ανθεκτικότητα). Το CTP χρησιμοποιεί διεπαφή I²C με τις δικές του γραμμές τροφοδοσίας (TP_VCI, TP_IOVCC) και διακοπή/SCL/SDA. Εάν χρειάζεστε ένα συγκεκριμένο σχήμα γυαλιού καλύμματος ή επίστρωση κατά των δακτυλικών αποτυπωμάτων, απλώς πείτε μας.

Ακολουθεί μια φωτογραφία από τη γραμμή παραγωγής μας την περασμένη εβδομάδα: [Διεύθυνση κράτησης θέσης εικόνας – συγκόλληση COG του JD9365DA σε στρογγυλό γυαλί 4,0"]. Μπορώ να στείλω την πραγματική εικόνα μέσω email.



Διαπιστευτήρια ποιότητας και εργοστασίων – Επειδή πρέπει να εμπιστεύεστε τον προμηθευτή σας

Είμαστε ένακατασκευαστής απευθείας από το εργοστάσιομικρών και μεσαίων μονάδων LCD, όχι εμπορικής εταιρείας. Τα πιστοποιητικά ISO9001:2015 και IATF 16949 (αυτοκίνητα) είναι διαθέσιμα για λήψη κατόπιν αιτήματος. Επίσης συμβατό με RoHS και REACH – χωρίς εκπλήξεις.

Σημαντικά σημεία παραγωγής

Πλήρως αυτοματοποιημένες γραμμές συγκόλλησης COG (Chip-on-Glass) και FPC

100% επιθεώρηση + 24-ώρα δοκιμή γήρανσης πριν από την αποστολή

Monthly capacity: >500.000 μονάδες για αυτήν την κατηγορία μεγέθους

Η ομάδα μηχανικών μας δεν σας παραδίδει απλώς ένα φύλλο δεδομένων και εξαφανίζεται. Έχουμε μια ομάδα WeChat / WhatsApp για κάθε σημαντικό πελάτη. Χρειάζεστε βοήθεια με τον κωδικό προετοιμασίας; Ο μηχανικός υλικολογισμικού μας Jack απαντά συνήθως μέσα σε λίγες ώρες.



Προσαρμογή – Σχεδόν τα πάντα μπορούν να αλλάξουν



Τυπική διαδικασία προσαρμογής
① Στέλνετε τις μηχανικές και ηλεκτρικές απαιτήσεις σας.
② Οι μηχανικοί μας εξετάζουν τη σκοπιμότητα (3-5 ημέρες).
③ Δείγματα πρωτοτύπων (4-6 εβδομάδες).
④ Δοκιμή επικύρωσης (μπορούμε να προσομοιώσουμε τις περιβαλλοντικές σας συνθήκες).
⑤ Μαζική παραγωγή.

Τον περασμένο μήνα ολοκληρώσαμε ένα προσαρμοσμένο FPC για μια ιαπωνική εταιρεία ρομποτικής – χρειάζονταν μια λυγισμένη ουρά 90 μοιρών για να χωρέσει μέσα σε μια στενή άρθρωση του βραχίονα. Χρειάστηκαν 7 εβδομάδες από την κλήρωση μέχρι την έγκριση δείγματος.





● OEM&ODM ● ΟΧΙ MOQ ● ΔΕΙΓΜΑΤΑ ΣΕ ΑΠΟΘΕΜΑ ● ΠΙΝΑΚΑΣ ΔΟΚΙΜΩΝ ΠΡΟΑΙΡΕΤΙΚΟ

















ΠΡΟΔΙΑΓΡΑΦΕΣ

ΕΙΔΟΣ	ΔΙΑΣΤΑΣΗ	ΜΟΝΑΔΑ
Μέγεθος	4.0	ίντσα
Διάσταση περιγράμματος	109.87x105.6x2.23	mm
Θερμοκρασία λειτουργίας	-20 μοίρες - +70 μοίρες	βαθμός
Θερμοκρασία αποθήκευσης	-30 μοίρες - +80 μοίρες	βαθμός
Ψήφισμα	720x720
