οθόνη υγρού κρυστάλλου

Ο επαγγελματίας σας κατασκευαστής LCD!

Η Shenzhen Enrich Electronics Co., Ltd, που ιδρύθηκε το 2012, είναι κατασκευαστής και πάροχος λύσεων έξυπνων τερματικών οθονών LCD που ενσωματώνουν Ε&Α, σχεδιασμό, παραγωγή, πωλήσεις και υπηρεσίες. Δεσμευόμαστε να παράγουμε μονόχρωμη οθόνη LCD, συμπεριλαμβανομένης της κατηγορίας LCD, γραφικών LCD και έγχρωμης οθόνης TFT LCD, OLED.

Γιατί να μας επιλέξετε

Υπηρεσία προσαρμογής

Προσφέρουμε εξαιρετικά εξατομικευμένες υπηρεσίες εξατομίκευσης, σχεδιάζοντας και προσαρμόζοντας σχολαστικά κάθε προϊόν για να ανταποκρίνεται στις συγκεκριμένες απαιτήσεις των πελατών μας, διασφαλίζοντας ότι κάθε προϊόν ικανοποιεί τις μοναδικές ανάγκες τους.

Ποιοτικός έλεγχος

Έχουμε εφαρμόσει ένα αυστηρό σύστημα ποιοτικού ελέγχου, όπου όλα τα προϊόντα υποβάλλονται σε πολλαπλούς γύρους αυστηρών δοκιμών και δοκιμών παλαίωσης πριν από την αποστολή για να διασφαλίσουμε ότι είναι σταθερά, αξιόπιστα και πληρούν τα βιομηχανικά πρότυπα.

Προηγμένος Εξοπλισμός

Η εταιρεία μας είναι εξοπλισμένη με υπερσύγχρονες εγκαταστάσεις παραγωγής και άφθονο χώρο παραγωγής, με 9 γραμμές συγκόλλησης COG, 8 γραμμές συναρμολόγησης μονάδων LCD, 10 γραμμές συναρμολόγησης οπίσθιου φωτισμού, 6 γραμμές συγκόλλησης COB, 10 αυτόματες γραμμές παραγωγής μονάδων TFT, 8 αυτόματες γραμμές παραγωγής πολωτή και 1 γραμμή παραγωγής SMT, εξασφαλίζοντας αποτελεσματικές και υψηλής ποιότητας διαδικασίες παραγωγής.

Επαγγελματική ομάδα

Διαθέτουμε μια έμπειρη ομάδα μηχανικών με εκτεταμένη τεχνογνωσία μεταξύ τομέων και τεχνικές δυνατότητες, ικανή να παρέχει επαγγελματικές τεχνικές συμβουλές και ολοκληρωμένες λύσεις για πελάτες σε διάφορους κλάδους.

Σπίτι 12 3 4 5 6 7 Η τελευταία σελίδα 1/21

Επιλογές προσαρμογής για LCD

● Μονάδα LCD
Χαρακτηριστικά:Φωτεινότητα, πάχος, ανάλυση εικόνας, ενεργή περιοχή οθόνης, κατανάλωση ενέργειας
Εξωτερικό πλαίσιο:Υλικό, δομή για ψύξη και εγκατάσταση για το τερματικό

● Διεπαφή
Τύπος διεπαφής:MCU, SPI, RGB, MIPI, EDP, LVDS
Άλλα χαρακτηριστικά:Αριθμός καρφίτσας, μέγεθος, μήκος

● Οθόνη αφής
Τύπος οθόνης αφής:Χωρητική και ανθεκτική οθόνη αφής
Λειτουργία αφής:Ένα άγγιγμα, πολλαπλό άγγιγμα

● Γυαλί κάλυψης
Χαρακτηριστικά:Πάχος, σκληρότητα
Φινίρισμα επιφάνειας:Καλλυντικό από όλα σε μαύρο, αντιδαχτυλικό αποτύπωμα, αντιβακτηριδιακό, αντιθαμβωτικό

● Συμβούλιο Ελεγκτών
Κάλυψη διεπαφής:RGB σε MIPI, HDMI; LVDS σε HDMI. MIPI σε HDMI
Χαρακτηριστικά:Μέγεθος, σχεδιασμός διάταξης, επίστρωση εκτεταμένης θερμοκρασίας
Λειτουργίες:Υποστηρίζονται αναλύσεις και θύρες

● Άλλοι
Καλώδια, σύνδεσμοι και άλλα εξαρτήματα που ισχύουν για τις ανάγκες σας

Τεχνικά δεδομένα LCD

Ηλεκτρικά Χαρακτηριστικά

Είδος	Σύμβολο	Κατάσταση.	Ελάχ	Τυπ	Μέγ	Μονάδα
Τάση τροφοδοσίας για LCD	VDD-VO	Τα=0 βαθμός , Τα=25 βαθμός , βαθμίδα Τα=50		4.5		V
Υψηλή τάση εισόδου	VIH		2.2		VDD	V
Χαμηλή τάση εισόδου	VIL		0.3		0.6	V
Υψηλή τάση εξόδου	VOH		2.4			V
Χαμηλή τάση εξόδου	ΤΟΜ				0.4	V
Ρεύμα ανεφοδιασμού	IDD	VDD=5V		2.0	4.0	mA

Μηχανικά Χαρακτηριστικά

Είδος	Διαστάσεις	Μονάδα
Μέγεθος LCD	80 x 36	mm
Περιοχή προβολής	64 x 16	mm
Μέγεθος κουκκίδας	0.55 x 0.66	mm
Dot Pitch	0.60 x 0.70	mm
Μέγεθος χαρακτήρων	2.96 x 5.56	mm
Χαρακτήρας Pitch	3.55 x 5.94	mm
Πάχος LCD	9.5	mm

Απόλυτες Μέγιστες Αξιολογήσεις

Είδος	Σύμβολο	Ελάχ	Τυπ	Μέγ	Μονάδες
Θερμοκρασία λειτουργίας.	Κορυφή	0		+50	βαθμός
Θερμοκρασία αποθήκευσης.	Tst	-20		+70	βαθμός
Τάση εισόδου	Vi	Vss		Vdd	V
Τάση τροφοδοσίας για τη λογική	Vdd-Vss	2.7	5.0	5.5	V
Τάση τροφοδοσίας για LCD	Vdd-Vo	3.0		13.0	V

Συνδέσεις καρφιτσών διεπαφής

Pin No	Σύμβολο	Επίπεδο	Λειτουργία
1	Vss		GND(0V)
2	Vdd		Vcc(+5V±5%)
3	Vo		Προσαρμογή αντίθεσης
4	RS	H/L	Εγγραφή Επιλέξτε
5	R/W	H/L	Διαβάστε/Γράψτε
6	E	H/L	Ενεργοποιήστε το σήμα
7	DB0	H/L	Bit δεδομένων 0
8	DB1	H/L	Bit 1 δεδομένων
9	DB2	H/L	Bit 2 δεδομένων
10	DB3	H/L	Bit 3 δεδομένων
11	DB4	H/L	Bit 4 δεδομένων
12	DB5	H/L	Bit 5 δεδομένων
13	DB6	H/L	Bit 6 δεδομένων
14	DB7	H/L	Bit 7 δεδομένων
15	NC		Δεν έχει συνδεθεί
16	NC		Δεν έχει συνδεθεί

Εμφανιζόμενος κωδικός διεύθυνσης χαρακτήρων

Θέση εμφάνισης	1	2	3	4	5	6	7	8
Διεύθυνση DD RAM - Σειρά 1	80	81	82	83	84	85	86	87
Διεύθυνση DD RAM - Σειρά 2	C0	C1	C2	C3	C4	C5	C6	C7

Θέση εμφάνισης	9	10	11	12	13	14	15	16
Διεύθυνση DD RAM - Σειρά 1	88	89	8A	8B	8C	8D	8E	8F
Διεύθυνση DD RAM - Σειρά 2	C8	C9	CA	CB	CC	CD	CE	CF

Τύποι LCD

Οθόνες LCD

Η οθόνη LCD (Liquid Crystal Display) είναι ένας τύπος επίπεδων οθονών που χρησιμοποιεί υγρούς κρυστάλλους στην κύρια μορφή λειτουργίας της. Τα LED διαθέτουν ένα μεγάλο και ποικίλο σύνολο θηκών χρήσης για καταναλωτές και επιχειρήσεις, καθώς μπορούν να βρεθούν συνήθως σε smartphone, τηλεοράσεις, οθόνες υπολογιστών και πίνακες οργάνων.

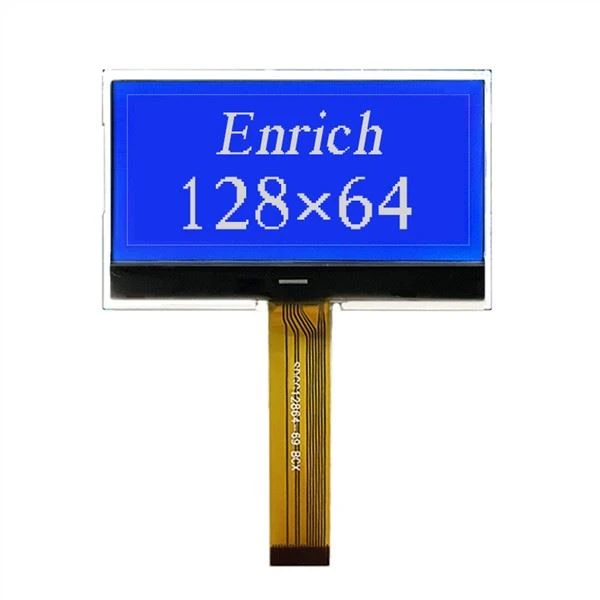

Γραφική οθόνη LCD

Μια γραφική οθόνη LCD είναι ακριβώς όπως υποδηλώνει το όνομά της. Αυτή η μονάδα LCD μπορεί να εμφανίζει εικόνες, γράμματα και αριθμούς που δημιουργούνται μέσω του λογισμικού του πελάτη. Οι οθόνες Dot Matrix αναγνωρίζονται από δύο σετ αριθμών.

LCD χαρακτήρων

Η οθόνη LCD χαρακτήρων, που μερικές φορές αναφέρεται ως αλφαριθμητική οθόνη, είναι εξοπλισμένη με έναν πίνακα χαρακτήρων που έχει προεγκατεστημένα γράμματα, αριθμούς και σημεία στίξης. Ο πίνακας επιτρέπει στον σχεδιαστή να φωνάξει τον ζητούμενο χαρακτήρα απευθυνόμενος στον αριθμό αυτού του χαρακτήρα.

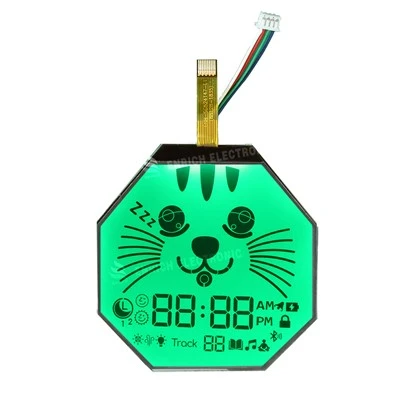

Τμήμα LCD

Οι οθόνες LCD τμημάτων, που ονομάζονται επίσης στατικές οθόνες ή οθόνες μόνο με γυαλί, είναι κατασκευασμένες από δύο τεμάχια γυαλιού ITO (οξείδιο του κασσιτέρου ινδίου) με ένα στριμμένο νηματικό ρευστό που βρίσκεται μεταξύ τους. Μια στατική οθόνη είναι μια οθόνη τμήματος με μια ακίδα για κάθε τμήμα.

Χαρακτηριστικά της LCD

Ενεργειακή Απόδοση
Ένα από τα βασικά χαρακτηριστικά των LCD είναι η ενεργειακή τους απόδοση. Σε αντίθεση με τις παραδοσιακές οθόνες καθοδικού σωλήνα (CRT) που απαιτούν σημαντική ποσότητα ενέργειας για να λειτουργήσουν, οι LCD απαιτούν μόνο μικρή ποσότητα ηλεκτρικής ενέργειας. Αυτή η απόδοση προκύπτει από τη χρήση οπίσθιου φωτισμού από την οθόνη LCD για να φωτίζει τους υγρούς κρυστάλλους, μια έντονη αντίθεση με τις δέσμες ηλεκτρονίων υψηλής ισχύος που χρησιμοποιούνται από τους CRT.

Υψηλή ανάλυση και ποιότητα
Οι οθόνες LCD προσφέρουν εικόνες υψηλής ανάλυσης και γραφικά ανώτερης ποιότητας. Η εξαιρετική πυκνότητα pixel εξασφαλίζει καθαρές, καθαρές εικόνες με ζωντανά χρώματα, δημιουργώντας μια καθηλωτική εμπειρία θέασης. Κάθε εικονοστοιχείο σε μια οθόνη LCD περιέχει ξεχωριστά υπο-εικονοστοιχεία για το κόκκινο, το πράσινο και το μπλε (RGB), τα οποία συνεργάζονται για να παράγουν το πλήρες φάσμα των χρωμάτων.

Ελαφρύ και λεπτό
Οι οθόνες LCD είναι ιδιαίτερα ελαφριές και λεπτές, χαρακτηριστικό που έχει φέρει επανάσταση στον σχεδιασμό των ψηφιακών συσκευών. Το λεπτό προφίλ των οθονών LCD επιτρέπει συμπαγή, φορητά σχέδια, καθιστώντας τες ιδανικές για φορητές συσκευές όπως smartphone και tablet, καθώς και για μεγαλύτερες οθόνες όπως τηλεοράσεις και οθόνες υπολογιστών.

Μεγάλη διάρκεια ζωής
Οι LCD είναι γνωστές για την ανθεκτικότητά τους και τη μεγάλη διάρκεια ζωής τους. Σε αντίθεση με τους CRT ή τις οθόνες πλάσματος, που μπορεί να υποβαθμιστούν με την πάροδο του χρόνου, οι οθόνες LCD διατηρούν την ποιότητά τους για πολλά χρόνια, συχνά υπερβαίνουν τη διάρκεια ζωής των συσκευών στις οποίες είναι εγκατεστημένες.

Ευελιξία σε μεγέθη και σχήματα
Η τεχνολογία LCD προσφέρει ευελιξία σε μεγέθη και σχήματα, καθιστώντας την προσαρμόσιμη σε μια ποικιλία εφαρμογών. Από μικρές οθόνες σε ψηφιακά ρολόγια έως τεράστιες οθόνες τηλεόρασης, οι οθόνες LCD μπορούν να προσαρμοστούν ώστε να ταιριάζουν σχεδόν σε κάθε απαίτηση μεγέθους.

Κατασκευή LCD

Η οθόνη LCD είναι κατασκευασμένη από δύο κομμάτια πολωμένου γυαλιού. Χρησιμοποιούνται δύο ηλεκτρόδια: ένα θετικό και ένα αρνητικό ηλεκτρόδιο.

Εφαρμόζεται εξωτερική τάση στην οθόνη LCD σε LCD χρησιμοποιώντας αυτά τα ηλεκτρόδια και αποτελείται από οξείδιο του κασσιτέρου του ινδίου. Ένα στρώμα υγρών κρυστάλλων 10–20 μm τοποθετείται ανάμεσα σε δύο φύλλα γυαλιού.

Με την αλλαγή της πόλωσης, το φως μπορεί να μεταδοθεί ή να αποτραπεί.

Εφαρμογές LCD

Καταναλωτικά Ηλεκτρονικά

Αυτοκίνητο

Ιατρικές συσκευές

Βιομηχανικός Αυτοματισμός

Φορητές συσκευές

Προσαρμοσμένη διαδικασία LCD

Στείλτε μας το αρχικό σας χαρτί σχεδίασης, δείγματα ή φωτογραφίες. Εάν δεν έχετε αυτές τις πληροφορίες, πείτε μου την ιδέα σας.

Στη συνέχεια σας δίνουμε λύση και εκτίμηση τιμής. (Το μέγεθος δεν θα επηρεάσει τις προσαρμοσμένες χρεώσεις, αλλά θα επηρεάσει την τιμή μονάδας.)

Διαπραγματευτείτε τα τεχνικά δεδομένα και δίνουμε ακριβή προσφορά.

Εσείς κανονίζετε τις προσαρμοσμένες χρεώσεις.

Ο μηχανικός μας σχεδιάζει το σχέδιο LCD για επιβεβαίωση εντός 1-3 ημερών.

Τα νέα δείγματα θα ολοκληρωθούν εντός 15-20 ημερών.

Μετά την επιβεβαίωση των δειγμάτων, καλωσορίστε θερμά τη μαζική παραγωγή.

Συσκευασία

productcate-1-1

Διάγραμμα ροής διαδικασίας παραγωγής LCD

Εμπλουτίστε, Διευκολύνετε τη χρήση LCD

productcate-1-1

Πιστοποιητικό

Πιστοποιητικό LCD ENRICH ROHS

Πιστοποιητικό ENRICH ROHS OLED

Πιστοποιητικό ENRICH ROHS TFT

Πιστοποιητικό ENRICH ISO9001

FAQ

Ε: Τι είναι η οθόνη υγρών κρυστάλλων (LCD);

Α: Η οθόνη LCD είναι ένας τύπος τεχνολογίας επίπεδων οθονών που χρησιμοποιείται σε διάφορες ηλεκτρονικές συσκευές όπως τηλεοράσεις, οθόνες υπολογιστών, smartphone και αριθμομηχανές.

Ε: Πώς λειτουργεί μια οθόνη LCD;

Α: Μια οθόνη LCD αποτελείται από ένα στρώμα υγρών κρυστάλλων που βρίσκονται ανάμεσα σε δύο διαφανή ηλεκτρόδια. Όταν εφαρμόζεται ηλεκτρικό ρεύμα, οι κρύσταλλοι ευθυγραμμίζονται για να ελέγχουν την ποσότητα του φωτός που τους περνά, δημιουργώντας την εικόνα που βλέπετε στην οθόνη.

Ε: Γιατί οι LCD είναι δημοφιλείς;

Α: Οι οθόνες LCD είναι δημοφιλείς επειδή προσφέρουν πολλά πλεονεκτήματα. Είναι λεπτά, ελαφριά, καταναλώνουν λιγότερη ενέργεια σε σύγκριση με παλαιότερες τεχνολογίες οθόνης και μπορούν να παράγουν ευκρινείς και ζωντανές εικόνες.

Ε: Ποια είναι τα κύρια εξαρτήματα μιας LCD;

Α: Τα κύρια εξαρτήματα μιας LCD περιλαμβάνουν τους υγρούς κρυστάλλους, τον οπίσθιο φωτισμό, τα χρωματικά φίλτρα και τα ηλεκτρόδια. Οι υγροί κρύσταλλοι ελέγχουν το φως που διέρχεται από αυτούς, ο οπίσθιος φωτισμός παρέχει την πηγή φωτός, τα φίλτρα χρώματος παράγουν τα διαφορετικά χρώματα και τα ηλεκτρόδια εφαρμόζουν το ηλεκτρικό ρεύμα για να χειριστούν τους κρυστάλλους.

Ε: Πώς λειτουργεί ο οπίσθιος φωτισμός σε μια οθόνη LCD;

Α: Ο οπίσθιος φωτισμός σε μια οθόνη LCD είναι συνήθως μια λάμπα φθορισμού ψυχρής καθόδου (CCFL) ή μια σειρά από διόδους εκπομπής φωτός (LED). Φωτίζει τους υγρούς κρυστάλλους από πίσω, επιτρέποντάς τους να ελέγχουν την ποσότητα του φωτός που διέρχεται και να δημιουργούν την εικόνα.

Ε: Μπορούν οι LCD να εμφανίσουν χρώμα;

Α: Ναι, οι οθόνες LCD μπορούν να εμφανίζουν χρώμα. Χρησιμοποιούν φίλτρα χρώματος σε συνδυασμό με τους υγρούς κρυστάλλους για να παράγουν τα επιθυμητά χρώματα. Κάθε εικονοστοιχείο στην οθόνη αποτελείται από τρία υπο-εικονοστοιχεία: κόκκινο, πράσινο και μπλε, τα οποία μπορούν να ελεγχθούν ανεξάρτητα για τη δημιουργία μεγάλης γκάμα χρωμάτων.

Ε: Ποια είναι τα πλεονεκτήματα των οθονών LCD σε σχέση με παλαιότερες τεχνολογίες οθόνης, όπως ο σωλήνας καθόδου (CRT);

Α: Οι οθόνες LCD έχουν πολλά πλεονεκτήματα σε σχέση με παλαιότερες τεχνολογίες οθόνης όπως το CRT. Οι οθόνες LCD είναι πιο λεπτές, ελαφρύτερες και πιο ενεργειακά αποδοτικές. Παράγουν επίσης λιγότερη θερμότητα, έχουν καλύτερη ποιότητα εικόνας και προσφέρουν μεγαλύτερη γωνία θέασης.

Ε: Μπορούν οι οθόνες LCD να καταστραφούν εύκολα;

Α: Οι οθόνες LCD είναι γενικά πιο εύθραυστες από τις αντίστοιχες γυάλινες οθόνες, όπως οι οθόνες καθοδικού σωλήνα (CRT). Μπορούν να υποστούν σωματική βλάβη εάν υποβληθούν σε υπερβολική πίεση ή πρόσκρουση. Είναι σημαντικό να χειρίζεστε τις οθόνες LCD με προσοχή και να αποφεύγετε την άσκηση πίεσης απευθείας στην επιφάνεια.

Ε: Μπορώ να καθαρίσω μια οθόνη LCD χρησιμοποιώντας οποιοδήποτε τύπο διαλύματος καθαρισμού;

Α: Όχι, θα πρέπει να αποφύγετε τη χρήση σκληρών διαλυμάτων καθαρισμού ή τον ψεκασμό υγρού απευθείας πάνω στην οθόνη. Αντίθετα, χρησιμοποιήστε ένα μαλακό πανί που δεν αφήνει χνούδι ελαφρώς βρεγμένο με νερό ή ένα εξειδικευμένο διάλυμα καθαρισμού LCD. Σκουπίστε απαλά την οθόνη με κυκλικές κινήσεις για να αφαιρέσετε μουτζούρες ή δακτυλικά αποτυπώματα.

Ε: Ποια είναι η διαφορά μεταξύ των οθονών LCD και των οθονών οργανικής διόδου εκπομπής φωτός (OLED);

Α: Η LCD και η OLED είναι δύο διαφορετικές τεχνολογίες οθόνης. Οι οθόνες LCD χρησιμοποιούν οπίσθιο φωτισμό και υγρούς κρυστάλλους για τον έλεγχο του φωτός, ενώ οι οθόνες OLED χρησιμοποιούν οργανικές ενώσεις που εκπέμπουν φως όταν εφαρμόζεται ηλεκτρικό ρεύμα. Οι οθόνες OLED μπορούν να επιτύχουν βαθύτερο μαύρο χρώμα και να προσφέρουν καλύτερες αναλογίες αντίθεσης, αλλά μπορεί να είναι πιο ακριβές και μπορεί να υποφέρουν από καύση οθόνης.

Ε: Μπορούν οι οθόνες LCD να χρησιμοποιηθούν σε εξωτερικούς χώρους;

Α: Οι οθόνες LCD μπορούν να χρησιμοποιηθούν σε εξωτερικούς χώρους, αλλά η ορατότητά τους μπορεί να επηρεαστεί από το φως του περιβάλλοντος. Ο οπίσθιος φωτισμός στις οθόνες LCD δεν είναι τόσο φωτεινός όσο το φως του ήλιου, επομένως η οθόνη μπορεί να φαίνεται πιο αμυδρή και δυσκολότερη στην ανάγνωση στο άμεσο ηλιακό φως. Ορισμένες οθόνες LCD διαθέτουν αντιθαμβωτικές επικαλύψεις ή ρυθμίσεις υψηλότερης φωτεινότητας για βελτίωση της ορατότητας σε εξωτερικούς χώρους.

Είμαστε επαγγελματίες κατασκευαστές και προμηθευτές LCD, που ασχολούμαστε με την παροχή εξατομικευμένων υπηρεσιών. Μη διστάσετε να αγοράσετε ποιοτική οθόνη LCD από το εργοστάσιό μας.
