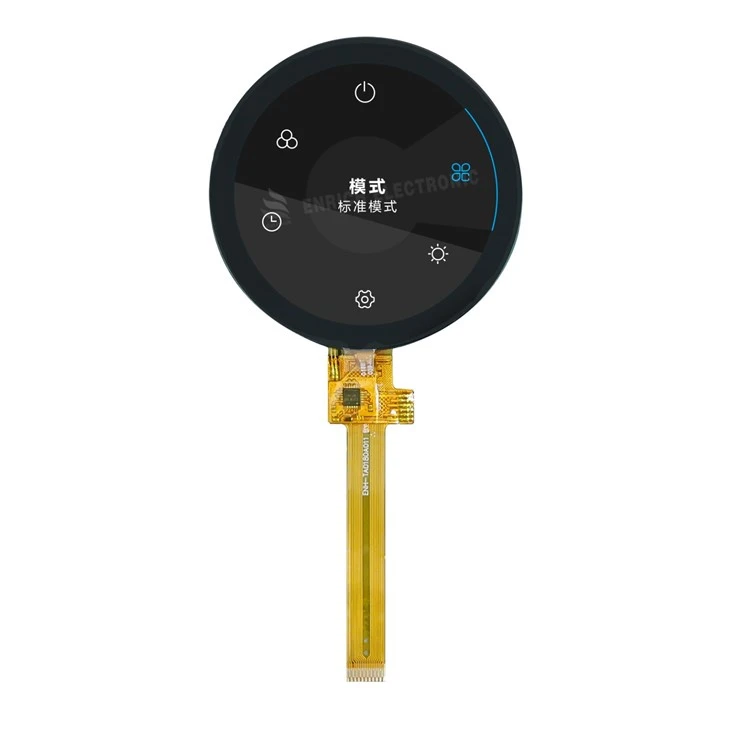

Μονάδα οθόνης αφής TFT 1,8 ιντσών



ENH-TA0180A011Περιγραφή

Παράμετροι προϊόντος:



Μέγεθος οθόνης και Τύπος οθόνης
Αυτή η οθόνη διαθέτει διαγώνιο 1,8-ιντσών, ταξινομημένη ως συμπαγή οθόνη σχεδιασμένη για συσκευές περιορισμένου χώρου-που απαιτούν υψηλή πυκνότητα πληροφοριών. Χρησιμοποιεί την κύρια τεχνολογία TFT-LCD ενεργής-μήτρας Thin-Film Transistor, όπου κάθε pixel ελέγχεται ανεξάρτητα, επιτρέποντας γρήγορους χρόνους απόκρισης, υψηλή αντίθεση και ζωντανά χρώματα.

Ανάλυση και ποιότητα εμφάνισης
Η ανάλυση φτάνει τα 360(RGB)×360 pixel, μια εξαιρετικά-υψηλή ανάλυση βελτιστοποιημένη για κυκλικές περιοχές προβολής. Η επίτευξη άνω των 129.000 pixel εντός της στρογγυλής περιοχής 1,8 ιντσών έχει ως αποτέλεσμα πυκνότητα pixel που υπερβαίνει τα 300 PPI, παρέχοντας εξαιρετικά λεπτές λεπτομέρειες χωρίς pixelation. Η υποστήριξη χρωμάτων οθόνης περιλαμβάνει 16,7 εκατομμύρια χρώματα (8 bit) ή 65 χιλιάδες χρώματα (16 bit), που πληρούν τις πλούσιες απαιτήσεις διεπαφής γραφικών ανάλογα με τη διαμόρφωση του προγράμματος οδήγησης.

Γωνία θέασης και οπτική απόδοση
Η τεχνολογία IPS (Σε-Εναλλαγή επιπέδου) όλη-της γωνίας θέασης εξασφαλίζει συνέπεια χρώματος και φωτεινότητας από όλες τις κατευθύνσεις χωρίς αλλαγή χρώματος ή απώλεια αντίθεσης. Ο λόγος αντίθεσης κυμαίνεται συνήθως από 800:1 έως 1200:1, εξασφαλίζοντας καθαρή ασπρόμαυρη-και-διαφοροποίηση με ευκρινές κείμενο και εικονίδια. Η φωτεινότητα κυμαίνεται συνήθως από 300-500cd/m², με εκδόσεις υψηλότερης φωτεινότητας (500cd/m²+) διαθέσιμες για εφαρμογές αναγνώσιμες από το φως του ήλιου κατόπιν αιτήματος.

Μηχανικές Διαστάσεις
Η ενεργή περιοχή προβολής έχει διαστάσεις 45,68×45,68 mm, μια ακριβής τετράγωνη περιοχή που περιέχει το περιεχόμενο της κυκλικής οθόνης. Οι διαστάσεις του πλήρους περιγράμματος της μονάδας είναι 54,5×54,5×3,3 χιλιοστά, συμπεριλαμβανομένης της οθόνης, της οθόνης αφής και του πιθανού δομικού πλαισίου. Οι διαστάσεις του LCM ενδέχεται να διαφέρουν ελαφρώς μεταξύ των κατασκευαστών. για παράδειγμα, μόνο οι εκδόσεις οθόνης-μπορεί να έχουν διαστάσεις 47,99×49,86×1,66 χιλιοστά, ενώ η έκδοση 54,5 χιλιοστών συνήθως περιλαμβάνει μεγαλύτερη οθόνη αφής ή πλαίσιο. Το βήμα κουκκίδας είναι 78μm×78μm, εξασφαλίζοντας λεπτομερή οθόνη υψηλής ανάλυσης{15}.

Ηλεκτρική διεπαφή και έλεγχος οδηγού
Η διεπαφή χρησιμοποιεί QSPI (Quad Serial Peripheral Interface), χρησιμοποιώντας 4 γραμμές δεδομένων για παράλληλη μετάδοση, προσφέροντας θεωρητικούς ρυθμούς δεδομένων 4 φορές ταχύτερους από τον παραδοσιακό SPI. Αυτό ικανοποιεί τις απαιτήσεις μετάδοσης δεδομένων των οθονών-υψηλής ανάλυσης, διασφαλίζοντας ομαλές γραφικές διεπαφές και κινούμενα σχέδια. Το IC του προγράμματος οδήγησης είναι ο ελεγκτής TFT υψηλής απόδοσης ST77916, που διαθέτει ενσωματωμένο-μεγάλο GRAM, υποστηρίζει πολλαπλές λειτουργίες διεπαφής (QSPI/MIPI/8BIT/SPI) και προσφέρει προηγμένες λειτουργίες όπως περιστροφή οθόνης, ρύθμιση παραθύρου και μερική ανανέωση.

Αγγίξτε το στοιχείο Διαμόρφωση λειτουργικότητας
Ο τύπος αφής χρησιμοποιεί χωρητική τεχνολογία, υποστηρίζοντας πολλαπλή{0}}αφή με απόδοση απόκρισης. Οι επιλογές περιλαμβάνουν εξωτερική αφή (δομή G+F) ή πλήρη πλαστικοποίηση, με πλήρη πλαστικοποίηση που μειώνει την ανάκλαση και βελτιώνει την ποιότητα της οθόνης. Η διεπαφή αφής είναι στάνταρ I²C, ελαχιστοποιώντας τη χρήση της ακίδας κεντρικού υπολογιστή με σταθερή επικοινωνία. Το τυπικό IC αφής είναι το CST816D, που υποστηρίζει λειτουργίες μονής ή πολλαπλής επαφής-με χαμηλή-ισχύ.

Περιβαλλοντικές Προδιαγραφές
Το εύρος θερμοκρασίας λειτουργίας είναι -20 βαθμοί ~+70 βαθμοί , κατάλληλο για τις περισσότερες βιομηχανικές, αυτοκινητοβιομηχανίες και εφαρμογές εξωτερικού χώρου. Το εύρος θερμοκρασίας αποθήκευσης είναι -30 βαθμοί ~+80 βαθμοί, διασφαλίζοντας αξιοπιστία κατά τη μεταφορά και την αποθήκευση. Ορισμένες εκδόσεις υψηλής απόδοσης υποστηρίζουν εκτεταμένες θερμοκρασίες λειτουργίας -30 βαθμών ~+85 βαθμών για πιο απαιτητικά περιβάλλοντα.

Επιλογές προσαρμογής
Αυτό το προϊόν υποστηρίζει εκτεταμένη προσαρμογή, συμπεριλαμβανομένης της δομής του πάνελ αφής, του ορισμού της διεπαφής FPC, των επιπέδων φωτεινότητας του οπίσθιου φωτισμού και της μεταξοτυπίας{0}}του καλύμματος (λογότυπα, διακοσμητικά περιγράμματα). Αυτά μπορούν να διαμορφωθούν ευέλικτα σύμφωνα με τις απαιτήσεις του πελάτη, καλύπτοντας εξατομικευμένες ανάγκες σε διαφορετικά σενάρια εφαρμογών.







Πεδία Εφαρμογής:



Tενσωματώνεται η στρογγυλή οθόνη TFT 1,8-ιντσών με δυνατότητα αφήςκυκλική οθόνη υψηλής-ανάλυσης, Τεχνολογία IPS πλήρους- γωνίας θέασης, υψηλής-διασύνδεσης QSPI, καιέλεγχος αφής με απόκριση, παρέχοντας μια ιδανική λύση οθόνης για σύγχρονες έξυπνες συσκευές που απαιτούν εξαιρετική οπτική εμπειρία και διαισθητική ανθρώπινη-αλληλεπίδραση μηχανής.

Φορητές συσκευές

Βασικές Εφαρμογές: Smartwatches, fitness bands, smart rings, smartwatches για παιδιά.

Το πρόβλημα λύθηκε: Η υψηλή ανάλυση 360x360 επιτυγχάνει εξαιρετικά υψηλή πυκνότητα εικονοστοιχείων (πάνω από 300 PPI) στη στρογγυλή οθόνη 1,8-ιντσών, παρέχοντας ευκρινείς όψεις ρολογιού-χωρίς εικονοστοιχεία με ομαλούς δείκτες κλήσης και ευκρινή απεικόνιση πληροφοριών, όπως καμπύλες καρδιακών παλμών, μετρήσεις βημάτων και ειδοποιήσεις. Η τεχνολογία IPS all-τη γωνία θέασης διασφαλίζει ότι το περιεχόμενο παραμένει καθαρό και χρωματικά ακριβές από οποιαδήποτε γωνία θέασης. Η λειτουργία αφής υποστηρίζει εύχρηστες λειτουργίες, όπως το σάρωση για αλλαγή όψεων ρολογιού και το πάτημα για προβολή ειδοποιήσεων.

Πλεονέκτημα: Η διεπαφή QSPI παρέχει μετάδοση δεδομένων υψηλής-ταχύτητας για ομαλά δυναμικά κινούμενα σχέδια προσόψεων ρολογιού και ανανέωση δεδομένων σε πραγματικό-χρόνο, ενώ η χαμηλή κατανάλωση ενέργειας επεκτείνει τη διάρκεια ζωής της μπαταρίας της φορητής συσκευής.

Έξυπνος έλεγχος σπιτιού και συσκευών

Βασικές Εφαρμογές: Έξυπνοι πίνακες ελέγχου ηχείων, ελεγκτές κλιματιστικού/συστήματος εξαερισμού, οθόνες φούρνου/φούρνων μικροκυμάτων/καφετιέρα, οθόνες αφής φριτέζας/υγραντήρα, οθόνες κεντρικού χειριστηρίου έξυπνου σπιτιού.

Το πρόβλημα λύθηκε: Η στρογγυλή οθόνη συμπληρώνει φυσικά τη σχεδιαστική γλώσσα των οικιακών συσκευών με στρογγυλά πόμολα και κυκλικά πάνελ. Λειτουργεί ως διαδραστικός κόμβος που εμφανίζει τρόπους μαγειρέματος, θερμοκρασία/χρόνο, επίπεδα υγρασίας και φάσματα μουσικής. Η λειτουργία αφής επιτρέπει την επιλογή τρόπου λειτουργίας και τη ρύθμιση παραμέτρων, ενώ ο συνδυασμός αλληλεπίδρασης κουμπιού + αφής είναι ιδιαίτερα κατάλληλος για σενάρια όπου τα χέρια είναι κατειλημμένα, όπως σε κουζίνες, επιτρέποντας τη λειτουργία χωρίς να κοιτάτε κάτω από την οθόνη.

Πλεονέκτημα: Η περιοχή προβολής 45,68 mm έχει ιδανικές διαστάσεις για ενσωμάτωση σε διάφορα πάνελ συσκευών. Η υψηλή φωτεινότητα και η αντίθεση εξασφαλίζουν καθαρή ορατότητα ακόμη και σε φωτεινά περιβάλλοντα κουζίνας.

Βιομηχανικός έλεγχος και ανθρώπινες-Διεπαφές μηχανών

Βασικές Εφαρμογές: Βιομηχανικά τερματικά χειρός, οθόνες κατάστασης εξοπλισμού, πίνακες ρύθμισης παραμέτρων, οθόνες κουμπιού βιομηχανικού ελέγχου, φορητά όργανα δοκιμής.

Το πρόβλημα λύθηκε: Τα βιομηχανικά περιβάλλοντα απαιτούν στιβαρό εξοπλισμό με διαισθητική απεικόνιση πληροφοριών. Αυτή η οθόνη μπορεί να εμφανίζει πολλές παραμέτρους,-καμπύλες δεδομένων πραγματικού χρόνου ή εικονίδια κατάστασης σε περιορισμένο χώρο, βοηθώντας τους μηχανικούς να διαγνώσουν γρήγορα προβλήματα. Η λειτουργία αφής υποστηρίζει την περιστροφή σελίδας-για προβολή ιστορικών δεδομένων και προσαρμογή ορίου παραμέτρων, ενώ ακόμη και με γάντια, η επιλογή εξωτερικής αφής επιτρέπει τον ακριβή έλεγχο.

Πλεονέκτημα: Το μεγάλο εύρος θερμοκρασίας λειτουργίας (-20 βαθμοί ~+70 βαθμοί ) προσαρμόζεται σε σκληρά βιομηχανικά περιβάλλοντα. Η διεπαφή υψηλής ταχύτητας QSPI ικανοποιεί τις απαιτητικές απαιτήσεις ανταπόκρισης του βιομηχανικού εξοπλισμού.

Συσκευές Ιατρικής & Υγείας

Βασικές Εφαρμογές: Φορητές οθόνες ασθενών (SpO2, αρτηριακή πίεση), ψηφιακά στηθοσκόπια, οθόνες ελέγχου εξοπλισμού αποκατάστασης, έξυπνοι διανομείς χαπιών.

Το πρόβλημα λύθηκε: Οι ιατρικές μετρήσεις απαιτούν απόλυτη σαφήνεια και ακρίβεια. Η υψηλή ανάλυση διασφαλίζει ότι το μικρό ιατρικό κείμενο είναι ευανάγνωστο, ενώ η έγχρωμη οθόνη επιτρέπει κωδικοποιημένες ειδοποιήσεις (π.χ. μη φυσιολογικές τιμές που επισημαίνονται με κόκκινο). Η λειτουργία αφής απλοποιεί τη λειτουργία για ηλικιωμένους χρήστες, αποτρέποντας λανθασμένες λειτουργίες.

Πλεονέκτημα: Ο υψηλός λόγος αντίθεσης (έως 1200:1) διασφαλίζει ότι τα δεδομένα είναι άμεσα καθαρά. Οι προαιρετικές εκδόσεις εξαιρετικά{3}}υψηλής φωτεινότητας (500cd/m²+) προσαρμόζονται σε περίπλοκες συνθήκες ιατρικού φωτισμού.

Καταναλωτικά Ηλεκτρονικά & Συσκευές IoT

Βασικές Εφαρμογές: Δευτερεύουσες οθόνες ελεγκτή παιχνιδιών, ηλεκτρονικά λεξικά, φορητές οθόνες ηχείων, πίνακες ελέγχου έξυπνου κλειδώματος, οθόνες FPV drone, οθόνες κατάστασης σταθμού φόρτισης, πίνακες ελέγχου τροφοδοσίας κατοικίδιων ζώων.

Το πρόβλημα λύθηκε: Παρέχει "μάτια" για διάφορα τελικά σημεία IoT, επιτρέποντας στους χρήστες να ελέγχουν απευθείας την κατάσταση της συσκευής και να εκτελούν γρήγορες λειτουργίες χωρίς να ανοίγουν εφαρμογές smartphone. Η οθόνη αφής υποστηρίζει λειτουργίες όπως η ολίσθηση για αλλαγή κομματιών και το πάτημα για επιλογή, βελτιώνοντας την τεχνολογική ελκυστικότητα και τη διαδραστική απόλαυση.

Πλεονέκτημα: Απλή και αξιόπιστη διεπαφή, εύκολη σύνδεση με διάφορα κύρια τσιπ ελέγχου. Οι επιλογές εξωτερικής δομής αφής ικανοποιούν διαφορετικές απαιτήσεις κόστους και εφαρμογής.

Ηλεκτρονικά Αυτοκινήτων

Βασικές Εφαρμογές:-πίνακες ελέγχου κλίματος αυτοκινήτου, οθόνες παρακολούθησης πίεσης ελαστικών, ταμπλό μοτοσικλετών, e-κεντρικές οθόνες ελέγχου ποδηλάτων, ενδείξεις κατάστασης φορτιστή EV.

Το πρόβλημα λύθηκε: Τα περιβάλλοντα αυτοκινήτων περιλαμβάνουν ακραίες θερμοκρασίες, κραδασμούς και απαιτούν ορατότητα τόσο στο έντονο ηλιακό φως όσο και στο σκοτάδι. Το IPS all-η γωνία θέασης διασφαλίζει ότι οι οδηγοί μπορούν να δουν καθαρά τις πληροφορίες από οποιαδήποτε γωνία. Η λειτουργία αφής υποστηρίζει τη γρήγορη προσαρμογή των παραμέτρων του κλίματος και την εναλλαγή λειτουργίας οθόνης.

Πλεονέκτημα: Η λειτουργία ευρείας θερμοκρασίας προσαρμόζεται σε περιβάλλοντα αυτοκινήτου. Οι εκδόσεις υψηλής φωτεινότητας πληρούν τις απαιτήσεις αναγνώσιμης-του ηλιακού φωτός.









● OEM&ODM ● ΟΧΙ MOQ ● ΔΕΙΓΜΑΤΑ ΣΕ ΑΠΟΘΕΜΑ ● ΠΙΝΑΚΑΣ ΔΟΚΙΜΩΝ ΠΡΟΑΙΡΕΤΙΚΟ















ΠΡΟΔΙΑΓΡΑΦΕΣ

ΕΙΔΟΣ	ΔΙΑΣΤΑΣΗ	ΜΟΝΑΔΑ
Μέγεθος	1.8	ίντσα
Διάσταση περιγράμματος	54.5x54.5x3.3	mm
Θερμοκρασία λειτουργίας	-20 μοίρες - +70 μοίρες	βαθμός
Θερμοκρασία αποθήκευσης	-30 μοίρες - +80 μοίρες	βαθμός
Ψήφισμα	360x360
