0,71 Στρογγυλή μονάδα TFT LCD



ENH-TV0071A004Περιγραφή

Παράμετροι προϊόντος:

Μέγεθος οθόνης: 0,71 ίντσες

Αναφέρεται στο διαγώνιο μήκος της ενεργής περιοχής προβολής (περίπου 18,03 mm), κατατάσσοντάς την ως εξαιρετικά-μικρή οθόνη.

Ψήφισμα: 160 (RGB) x 160 εικονοστοιχεία

Η επίτευξη αυτής της ανάλυσης σε τόσο μικρό μέγεθος έχει ως αποτέλεσμα πολύ υψηλόΠυκνότητα εικονοστοιχείων, παρέχοντας ένα 细腻 εφέ οθόνης πολύ ανώτερο από τον παραδοσιακό χαρακτήρα ή τις οθόνες χαμηλής-ανάλυσης.

Γωνία θέασης: Όλη-Γωνία προβολής

Συνήθως συνεπάγεται τη χρήση τουIPSή παρόμοια προηγμένη τεχνολογία ευρείας-προβολής. Τα χρώματα και η αντίθεση παραμένουν εξαιρετικά συνεπή από οποιαδήποτε κατεύθυνση θέασης (πάνω, κάτω, αριστερά, δεξιά) με ελάχιστη μετατόπιση χρωμάτων ή μείωση της φωτεινότητας, βελτιώνοντας σημαντικά την εμπειρία χρήστη.

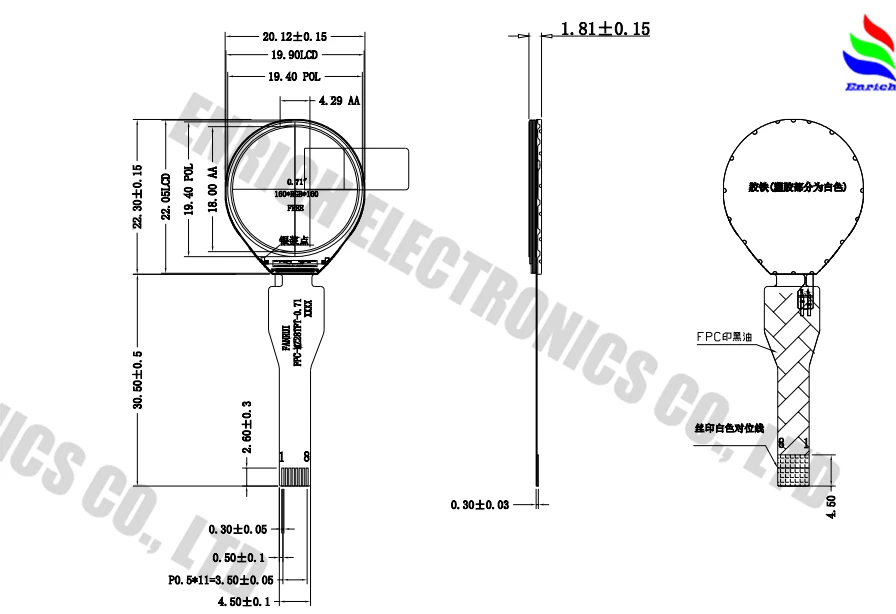

Διαστάσεις περιγράμματος: 20,12 mm × 22,3 mm × 1,81 mm

Αυτή είναι μια κρίσιμη μηχανική παράμετρος.20,12mm x 22,3mmαντιπροσωπεύει τις συνολικές διαστάσεις, συμπεριλαμβανομένου του κυκλώματος του οδηγού και της στεφάνης, παρέχοντας ακριβείς προδιαγραφές οπών στερέωσης για δομικούς μηχανικούς προϊόντων. Ο1,81 χλσττο πάχος ελέγχεται άριστα, βοηθώντας στο σχεδιασμό εξαιρετικά λεπτών προϊόντων.

Διασύνδεση: SPI

Σειριακή περιφερειακή διεπαφή. Αυτό είναι ένα καθολικό, απλό πρωτόκολλο επικοινωνίας που απαιτεί πολύ λίγες ακίδες. Συχνά χρειάζεται μόνο 3-4 καλώδια (Δεδομένα, Ρολόι, Επιλογή Chip) για επικοινωνία, απλοποιώντας σημαντικά τη σύνδεση με την κύρια MCU, εξοικονομώντας πολύτιμους πόρους I/O και μειώνοντας την πολυπλοκότητα και το κόστος της διάταξης PCB.

IC προγράμματος οδήγησης: GC9D01

Αυτός είναι ο «εγκέφαλος» της οθόνης. Το GC9D01 είναι ένα εξαιρετικά ενσωματωμένο IC προγράμματος οδήγησης σχεδιασμένο για μικρές οθόνες TFT.

Βασική Λειτουργία: Ενσωματώνει μια οθόνη RAM (GRAM), υπεύθυνη για τη λήψη εντολών και δεδομένων SPI από το MCU και τη μετατροπή τους στα σήματα τάσης που απαιτούνται για τον έλεγχο κάθε pixel στην οθόνη.

Προηγμένες δυνατότητες: Συνήθως υποστηρίζει λειτουργίες πλούσιων χρωμάτων, μερική ανανέωση για εξοικονόμηση ενέργειας, ευέλικτη ρύθμιση διεύθυνσης παραθύρου κ.λπ., παρέχοντας στους προγραμματιστές ισχυρές δυνατότητες ελέγχου της οθόνης.

Τύπος οθόνης: TFT

Τρανζίστορ λεπτής μεμβράνης-. Αυτή είναι μια ενεργή-πίνακας LCD όπου κάθε pixel ελέγχεται από το δικό του τρανζίστορ. Αυτή η τεχνολογία προσφέρειταχύτεροι χρόνοι απόκρισης, υψηλότερη αντίθεση, πιο ζωντανά χρώματακαι καλύτερη δυνατότητα δυναμικής εμφάνισης εικόνων, καθιστώντας την κύρια τεχνολογία για έγχρωμες οθόνες.



Πεδία Εφαρμογής:

Σε-Ανάλυση πεδίου εφαρμογής σε βάθος

Αυτή η έγχρωμη οθόνη TFT 0,71 ιντσών, με την απόλυτη συμπαγή, υψηλή ευκρίνεια και εξαιρετική απόδοση οθόνης, είναι ιδανική επιλογή για πολλά ηλεκτρονικά προϊόντα όπου ο χώρος είναι περιορισμένος αλλά απαιτείται οπτική εμπειρία.

1.Συσκευές που φοριούνται

Βασικές Εφαρμογές: Έξυπνα ρολόγια, μπάντες γυμναστικής, έξυπνα δαχτυλίδια.

Το πρόβλημα λύθηκε: Παρέχει υψηλή ανάλυση 160x160 στον εξαιρετικά περιορισμένο χώρο μιας θήκης ρολογιού ή του σώματος της συσκευής, εξασφαλίζοντας ευκρινή και καθαρά εικονίδια, κείμενο και αριθμούς χωρίς pixelation. Η όλη-γωνία θέασης εγγυάται ότι οι χρήστες μπορούν να διαβάσουν εύκολα τον χρόνο, τον καρδιακό ρυθμό, την καύση θερμίδων και τις ειδοποιήσεις από οποιαδήποτε γωνία θέασης, με μια ματιά στον καρπό τους.

Πλεονέκτημα: Σε συνδυασμό με το IC του προγράμματος οδήγησης GC9D01, επιτρέπει ομαλές μεταβάσεις κινούμενων εικόνων (π.χ. εναλλαγή μενού, ανανέωση δεδομένων) και υποστηρίζει λειτουργίες χαμηλής- κατανάλωσης, επεκτείνοντας σημαντικά τη διάρκεια ζωής της μπαταρίας της συσκευής.



2.Φορητός ιατρικός και υγειονομικός εξοπλισμός παρακολούθησης

Βασικές Εφαρμογές: Παλμικό οξύμετρα στα δάχτυλα, ψηφιακά θερμόμετρα, φορητές οθόνες ΗΚΓ, μετρητές γλυκόζης.

Το πρόβλημα λύθηκε: Οι ιατρικές μετρήσεις απαιτούν απόλυτη σαφήνεια και ακρίβεια. Η υψηλή αντίθεση και η χρωματική απόδοση αυτής της οθόνης επιτρέπουν την καθαρή εμφάνιση κρίσιμων δεδομένων (π.χ. κυματομορφή SpO2, τιμές καρδιακών παλμών, προειδοποίηση υψηλής{4} θερμοκρασίας με κόκκινο χρώμα), μειώνοντας τον κίνδυνο εσφαλμένης ανάγνωσης. Το μικρό του μέγεθος και το λεπτό προφίλ του επιτρέπουν σε ολόκληρη την ιατρική συσκευή να είναι πιο φορητή και εργονομική.

Πλεονέκτημα: Η διεπαφή SPI είναι απλή και αξιόπιστη, συνδέεται εύκολα με διάφορα τσιπ κύριου ελέγχου ιατρικών αισθητήρων, προσφέροντας υψηλή σταθερότητα.



3.Τερματικά IoT και Ανθρώπινων-Τερματικών αλληλεπίδρασης μηχανών

Βασικές Εφαρμογές: Πίνακες ελέγχου έξυπνου σπιτιού (π.χ. ελεγκτές θερμοκρασίας/υγρασίας, έξυπνοι διακόπτες), ιχνηλάτες Bluetooth, παράθυρα εμφάνισης κατάστασης για έξυπνους αισθητήρες.

Το πρόβλημα λύθηκε: Παρέχει «μάτια» για απλούς κόμβους IoT. Οι χρήστες μπορούν να ελέγχουν απευθείας την κατάσταση της συσκευής (π.χ. κατάσταση σύνδεσης, θερμοκρασία δωματίου, επίπεδο μπαταρίας) και να εκτελούν γρήγορες λειτουργίες χωρίς να ανοίξουν μια εφαρμογή smartphone. Το μικρό του μέγεθος επιτρέπει την ενσωμάτωσή του στο στενό πλαίσιο οποιασδήποτε συσκευής.

Πλεονέκτημα: Η χαμηλή κατανάλωση ενέργειας το καθιστά απόλυτα κατάλληλο για συσκευές IoT{0}}που τροφοδοτούνται από μπαταρία, επιτρέποντας συνεχή προβολή για εβδομάδες ή και μήνες χωρίς συχνή φόρτιση.



4.Βιομηχανικός Έλεγχος και Όργανα

Βασικές Εφαρμογές: Φορητοί βιομηχανικοί σαρωτές, φορητά όργανα μέτρησης, πολύμετρα, βοηθητικές οθόνες κατάστασης για εξοπλισμό βιομηχανικού ελέγχου.

Το πρόβλημα λύθηκε: Σε βιομηχανικές συνθήκες, ο εξοπλισμός πρέπει να είναι στιβαρός και να παρέχει διαισθητική απεικόνιση πληροφοριών. Αυτή η οθόνη είναι συμπαγής, ανθεκτική στους κραδασμούς και μπορεί να εμφανίσει πολλές γραμμές παραμέτρων, γραφήματα ράβδων ή απλά εικονίδια κατάστασης σε ένα περιορισμένο πλαίσιο, βοηθώντας τους μηχανικούς να διαγνώσουν προβλήματα γρήγορα.

Πλεονέκτημα: Συνήθως διαθέτει ένα ευρύ φάσμα θερμοκρασιών λειτουργίας (οι λεπτομέρειες αναφέρονται στο φύλλο δεδομένων), που προσαρμόζεται σε σκληρά βιομηχανικά περιβάλλοντα. Ο γρήγορος χρόνος απόκρισης εξαλείφει τις κηλίδες, κατάλληλος για την εμφάνιση δεδομένων που αλλάζουν γρήγορα.



5.Καταναλωτικά Ηλεκτρονικά

Βασικές Εφαρμογές: Οθόνη κατάστασης για θήκες φόρτισης ακουστικών TWS, οθόνη FPV για μίνι drones, ηλεκτρονικά παιχνίδια, οθόνη επιπέδου power bank.

Το πρόβλημα λύθηκε: Βελτιώνει την τεχνολογική απήχηση του προϊόντος και την εμπειρία χρήστη. Για παράδειγμα, ένα μικρό παράθυρο σε μια θήκη φόρτισης ακουστικών μπορεί να δείξει με ακρίβεια την υπολειπόμενη ισχύ των αριστερών/δεξιών ακουστικών και της ίδιας της θήκης, κάτι που είναι πολύ πιο διαισθητικό και premium από τις απλές ενδείξεις LED.

Πλεονέκτημα: Τα ζωηρά χρώματα επιτρέπουν την εμφάνιση των λογότυπων της επωνυμίας και των προσαρμοσμένων κινούμενων εικόνων, ενισχύοντας σημαντικά τη διαφοροποίηση των προϊόντων και την οπτική ελκυστικότητα.



● OEM&ODM ● ΟΧΙ MOQ ● ΔΕΙΓΜΑΤΑ ΣΕ ΑΠΟΘΕΜΑ ● ΠΙΝΑΚΑΣ ΔΟΚΙΜΩΝ ΠΡΟΑΙΡΕΤΙΚΟ

















ΠΡΟΔΙΑΓΡΑΦΕΣ

ΕΙΔΟΣ	ΔΙΑΣΤΑΣΗ	ΜΟΝΑΔΑ
Μέγεθος	0.71	ίντσα
Διάσταση περιγράμματος	20.12x22.3x1.81	mm
Θερμοκρασία λειτουργίας	-20 μοίρες - +70 μοίρες	βαθμός
Θερμοκρασία αποθήκευσης	-30 μοίρες - +80 μοίρες	βαθμός
Ψήφισμα	160x160
