Γραφικές οθόνες LCD 128x64
Γραφικές οθόνες LCD 128x64
Περιγραφή

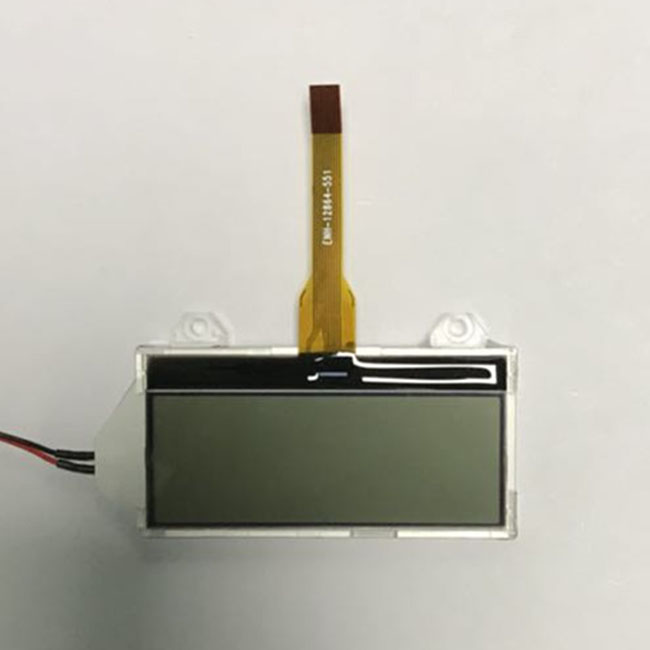

Εμπλουτίστε τις μονάδες COG LCD (Chip-on-Glass LCD Module) μονόχρωμη οθόνη παρέχει γραφικό τύπο σε ανάλυση 128x64. Αυτή η μονάδα LCD είναι ενσωματωμένη με ελεγκτή ST7567 ή ισοδύναμο IC. Αυτή η μονάδα LCD μπορεί να λειτουργεί σε θερμοκρασίες από -20 μοίρες έως +70 μοίρες . οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30 βαθμούς έως +80 βαθμούς . Επίσης, είναι διαθέσιμη η προσθήκη μιας πλακέτας σύνδεσης για κάθε στοιχείο για αλλαγή της διεπαφής από FPC σε ακίδες ή καλώδια.
Προσδιορισμός
| Λειτουργία εμφάνισης | FSTN/Transflective/Θετικό |
| Γωνία θέασης | 6 0'ρολόι |
| Μέθοδος οδήγησης | 1/64 Καθήκον, 1/9 Μεροληψία |
| Κορυφή | -10 βαθμός ~+60 βαθμός |
| Τστ | -20 βαθμός ~+70 βαθμός |
| Ολοκληρωμένο κύκλωμα | ST7567S |
| Συνδετήρας | COG FPC |
Σχέδιο LCD
| Προδιαγραφές: | |
| Λειτουργία εμφάνισης | FSTN/Transflective/Θετικό. |
| Γωνία θέασης | 6 0'ρολόι. |
| Μέθοδος οδήγησης | 1/65 Duty,1/9 Bias,Vop=8.0V,Vdd= 3.0V. |
| Κορυφή | -20 βαθμός ~+70 βαθμός ,Tst:-30 βαθμός ~+80 βαθμός . |
| Συνδετήρας | COG FPC |
| Μονάδα δίσκου1C | ΣΤ75160 |
| Μαύρο φως | Λευκό, l=15mA |
| Με "*"Οι διαστάσεις είναι σημαντικές διαστάσεις. | |
Ορισμός PIN
Λεπτομέρειες εικόνας
Συχνές ερωτήσεις
1. Μπορείτε να σχεδιάσετε την οθόνη LCD σύμφωνα με τη ζήτηση;
Ναι, έχουμε μια επαγγελματική ομάδα Ε&Α και θα κάνουμε το καλύτερο δυνατό για να ικανοποιήσουμε τις απαιτήσεις σας.
2. Πότε μπορώ να λάβω το φύλλο δεδομένων;
Στείλτε μας το ερώτημα και θα σας στείλουμε το φύλλο δεδομένων το συντομότερο δυνατό.
3. Πόσο καιρό μπορώ να πάρω τα δείγματα;
Τα δείγματα θα είναι έτοιμα για αποστολή περίπου 5-7 ημέρες.
